Мембранные насосы с электроприводом
напрямую с завода на 25% дешевле аналогов
Описание
Качают все жидкости: вязкие, пищевку, шликер, кислоты, щелочи, растворители, с частицами и др. Работают всухую, полностью герметичны, работают без протечек.
— подача: до 450 л/м
— давление: до 7 бар
— размер патрубка 10/15..125 мм
— размер частиц до 8 мм
Условия поставки
Цена: от 79 900 ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GT4 – лучшее решение для агрессивных и вязких жидкостей с включениями при отсутствии компрессора. Насос не зависит от качества воздуха, его можно разместить где угодно, где есть розетка.
Кодировка
1 - серия мембранного насоса: с электроприводом
2 - типовой ряд:
— M - повышенное давление 7 бар,
— S - стандартное давление 4 бар
3 - размер насоса (ДУ): 10/15.. 125 мм,
4 - материал корпуса
5 - материал мембран
6 - материал шаров
7 - материал седел
8 - тип и мощность двигателя: стандартный и взрывозащищенный
9 - опции
Варианты материалов
Корпус
P — полипропилен PP
K — кинар PVDF
А — алюминий Al
S — нерж. сталь AISI 304
L — нерж. сталь AISI 316
T — тефлон PTFE
CS — Carbon Steel (углеродистая сталь)
TL — Fluorine lined футерованный PTFE (корпус внешне стальной)
Мембрана
T — тефлон PTFE
N — NBR
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
R — neoprene
Шарик клапана
T — тефлон PTFE
N — NBR
O — Santoprene
L — AISI316
S — AISI304
P — полипропилен PP
Седло
T — тефлон PTFE
N — NBR
O — Santoprene
L — AISI316
S — AISI304
P — полипропилен PP
Опции
1 - крепеж:
(R) - съемные опоры
(t) - опоры, единые с нижним патрубком
S - крепеж из стали а2 (болты, гайки, шайбы)
L - крепеж из стали а4 (болты, гайки, шайбы)
C - крепеж из оцинк. Стали (болты, гайки, шайбы)
Cs - заказной, расшифровка в паспорте
2 - тип присоединения*:
BP - резьба трубная BSPP
BT - резьба трубная BSPT
NT - резьба трубная NPTF
FD - фланец DIN FA - фланец ANSI
S - боковые патрубки
С - центральные патрубки
R - поворотные патрубки
3 - обогрев
E - электрический, кабелем (до 60°С)
6 - материал центрального блока
A - алюминий
P - полипропилен
* - если комбинированная конструкция, указывается перечнем, например: 2BP(SC) - вариант насоса с резьбой BSPP, где есть и центральные и боковые патрубки.
Особенности
соответствуют ГОСТ ISO 9906-2015
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
Максимальный напор 4 бар для стандартной версии, и 7 бар для высоконапорной с индексом M.
Модель
Подача
Патрубок
Самовсасывание
Твердые частицы
Мощность двигателя*
Цена
12.8 л/мин
DN15/20
3 м
0.5 мм
0,55 (0,75) кВт
Уточняйте
26 л/мин
DN20/25
4 м
2.5 мм
0,55 (0,75) кВт
Уточняйте
55 л/мин
DN32/40
4 м
3.5 мм
1,5 (2,2) кВт
Уточняйте
162 л/мин
DN50/65
5 м
6 мм
2,2 (3) кВт
Уточняйте
240 л/мин
DN80/100
5 м
8 мм
3 (4) кВт
Уточняйте
450 л/мин
DN125
5 м
8 мм
5.5 кВт
Уточняйте
*В скобках указана мощность двигателя высоконапорной модификации.
Все параметры указаны на насосы с приводом от мотор-редукторов с частотой вращения двигателя 1500 мин-1, передаточными числами редукторов 11 и 17
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С

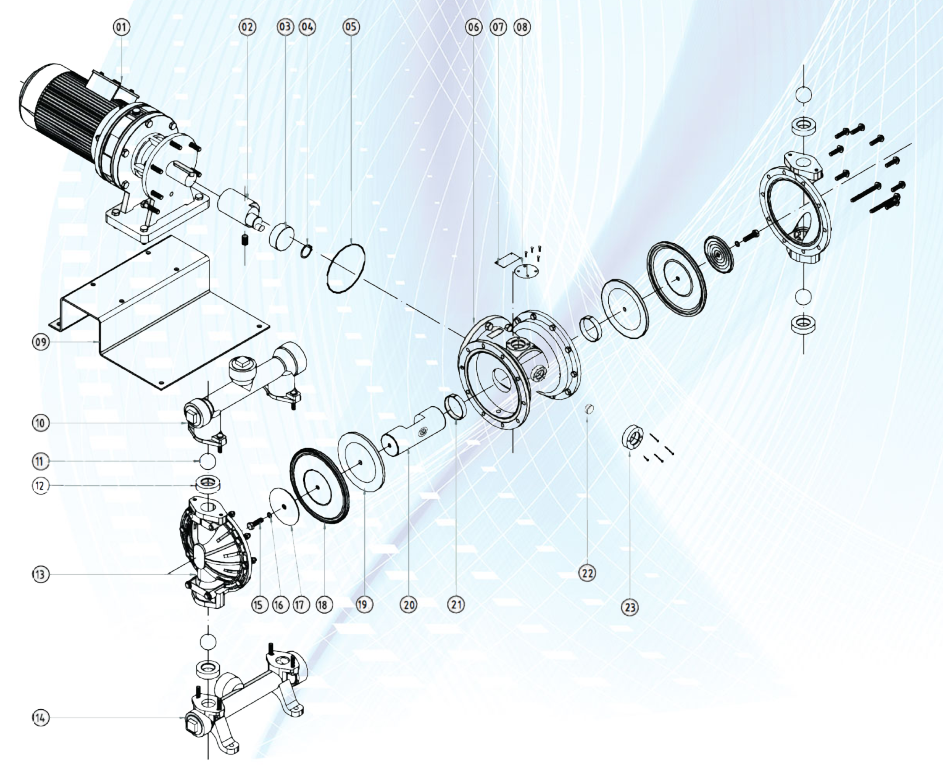

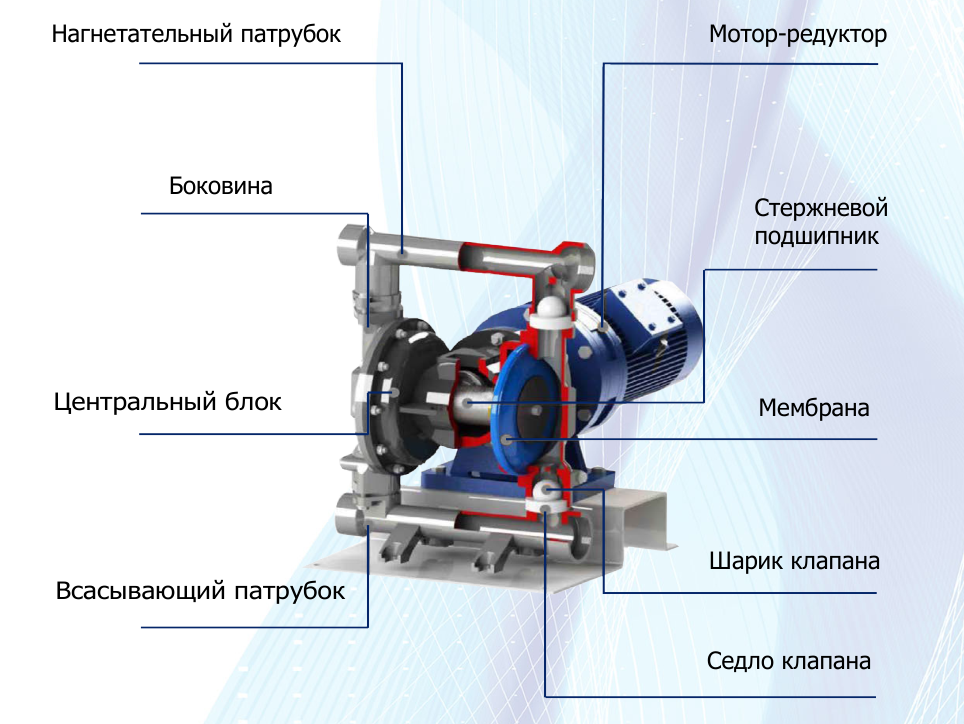

Конструкция мембранных насосов с электроприводом

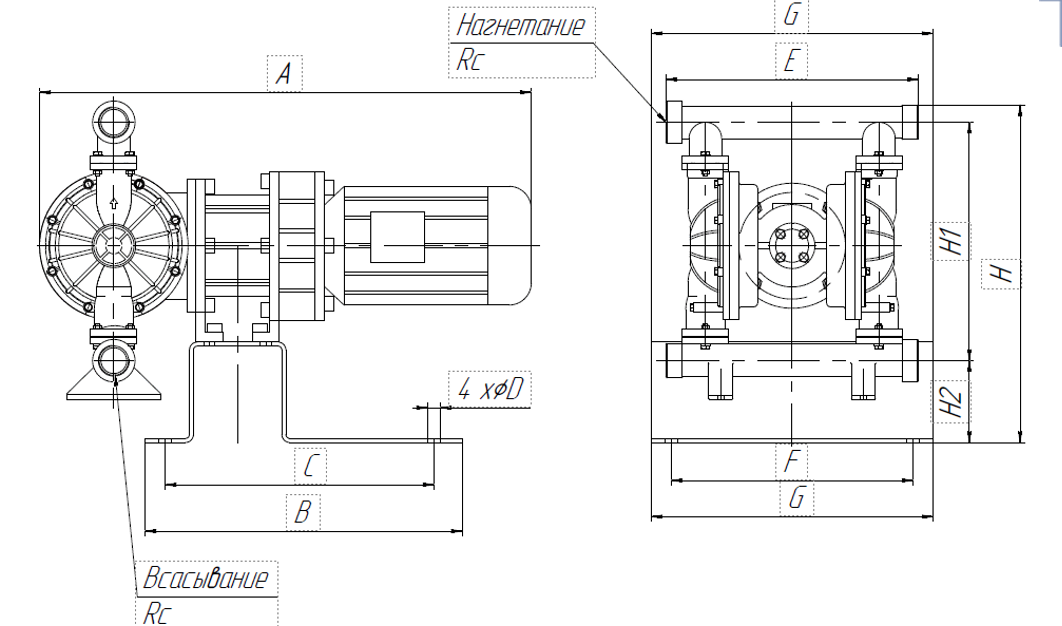

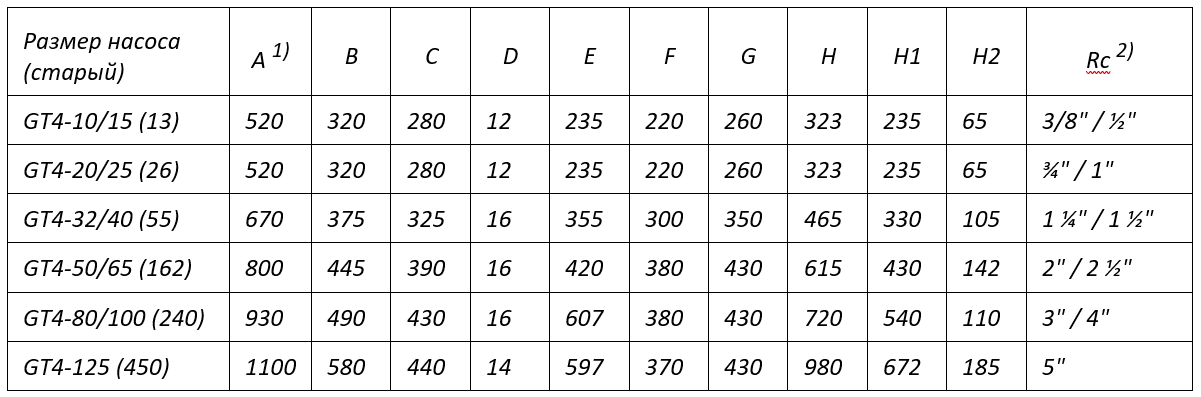

Габаритные размеры
1) – Длина агрегата зависит от длины двигателя и максимального давления нагнетания, указана справочно.
2)– Приведены размеры в дюймах, в паспорте на конечное изделие указываются в единицах, указанных при заказе.
Размеры указаны справочно, т.к. зависят от материалов внутренних деталей и конфигурации присоединений насоса. Точные значения массы и габаритных размеров насоса смотрите в паспорте на конкретное изделие.
Другие виды насосов
Более выгодный вариант для вязких жидкостей при наличии компрессора.
Решение для вязких жидкостей до 30 000 при необходимости использования электродвигателя.
