Бочковые винтовые насосы
серия GTB4, аналог LUTZ, FLUX, GRUEN PUMPEN, JESSBERGER
Краткое описание
Для перекачивания жидкостей вязкостью до 100 000 сПз.
Материалы: труба AISI316, статор PVDF или NBR
Виды привода: электрический, взрывозащищенный.
— приводы мощностью до 1500 Вт
— длина насосной трубки до 1200 мм
— производительность до 60 л/мин
— давление до 6 бар
Условия поставки
Цена: от 109 900 ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
Насосы серии GTB4 являются бочковыми (контейнерными) насосами винтового типа. Они предназначены для перекачивания вязких жидкостей, таких как пасты, смазки, смолы, ПАВ, пищевые, косметические, химические и др. Отличаются непрерывной, плавной подачей, отсутствием пульсаций, стабильным потоком
Двигатель оснащен защитой от перегрева, когда двигатель перегружен, насос автоматически отключается.
Бесступенчатая регулировка скорости позволяет контролировать подачу.
Модульная конструкция насосной трубки облегчает разборку и техническое обслуживания статора и ротора.
Насос оснащен двойным планетарным редуктором для более эффективной подачи высоковязкой среды.
Кодировка
1 - серия бочкового насоса
2 - материал корпуса (трубки) насоса
— L нержавеющая сталь (SS316)
3 - материал привода вала насосной трубы
— L нержавеющая сталь (SS316)
4 - условное обозначение длины погружной части насосной трубы
— 12 = 1200 мм (еврокубы, бочки, баллоны, цистерны)
— 10 = 1000 мм (стандартная бочка 200 л)
5 - материал статора насоса:
— T = PTFE
— N =NBR
6 - материал ротора насоса
— L нержавеющая сталь (SS316)
7 - шаг винта ротора в мм
— 80
— 60
8 - тип используемого привода
— EXM = взрывозащищенный электродвигатель
— STM = общепромышленный электродвигатель
9 - условное обозначение мощности двигателя
— 05 = 0,55 кВт
— 07 = 0,75 кВт
— 11 = 1,1 кВт
— 15 = 1,5 кВт
10 - Условное обозначения напряжения двигателя:
— V33 – 380В переменного тока
— V11 – 220…230В переменного тока
Особенности
документация по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011 5Д
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Характеристики моделей
Модель
Длина погружной части
Шаг винта
Мощность двигателя
Вязкость
Подача
Масса*
GTB4..10..80..05
1000 мм
80 мм
0.55 кВт
25 000 сПз
60 л/мин
21,1 (без) кг
GTB4..10..60..05
1000 мм
60 мм
0.55 кВт
50 000 сПз
38 л/мин
21,1 (без) кг
GTB4..12..80..05
1200 мм
80 мм
0.55 кВт
25 000 сПз
60 л/мин
22,1 (без) кг
GTB4..12..60..05
1200 мм
60 мм
0.55 кВт
50 000 сПз
38 л/мин
22,1 (без) кг
GTB4..10..80..07
1000 мм
80 мм
0.75 кВт
35 000 сПз
60 л/мин
22,8 (34,1) кг
GTB4..10..60..07
1000 мм
60 мм
0.75 кВт
70 000 сПз
38 л/мин
23,8 (35,1) кг
GTB4..12..80..07
1200 мм
80 мм
0.75 кВт
35 000 сПз
60 л/мин
22,8 (34,1) кг
GTB4..12..60..07
1200 мм
60 мм
0.75 кВт
70 000 сПз
38 л/мин
23,8 (35,1) кг
GTB4..10..80..11
1000 мм
80 мм
1.1 кВт
50 000 сПз
60 л/мин
27 (40,5) кг
GTB4..10..60..11
1000 мм
60 мм
1.1 кВт
100 000 сПз
38 л/мин
28 (41,5) кг
GTB4..12..80..11
1200 мм
80 мм
1.1 кВт
50 000 сПз
60 л/мин
27 (40,5) кг
GTB4..12..60..11
1200 мм
60 мм
1.1 кВт
100 000 сПз
38 л/мин
28 (41,5) кг
GTB4..10..80..15
1000 мм
80 мм
1.5 кВт
60 000 сПз
60 л/мин
по запросу кг
GTB4..10..60..15
1000 мм
60 мм
1.5 кВт
120 000 сПз
38 л/мин
по запросу кг
GTB4..12..80..15
1200 мм
80 мм
1.5 кВт
60 000 сПз
60 л/мин
по запросу кг
GTB4..12..60..15
1200 мм
60 мм
1.5 кВт
120 000 сПз
38 л/мин
по запросу кг
*в скобках указана масса взрывозащищенного двигателя

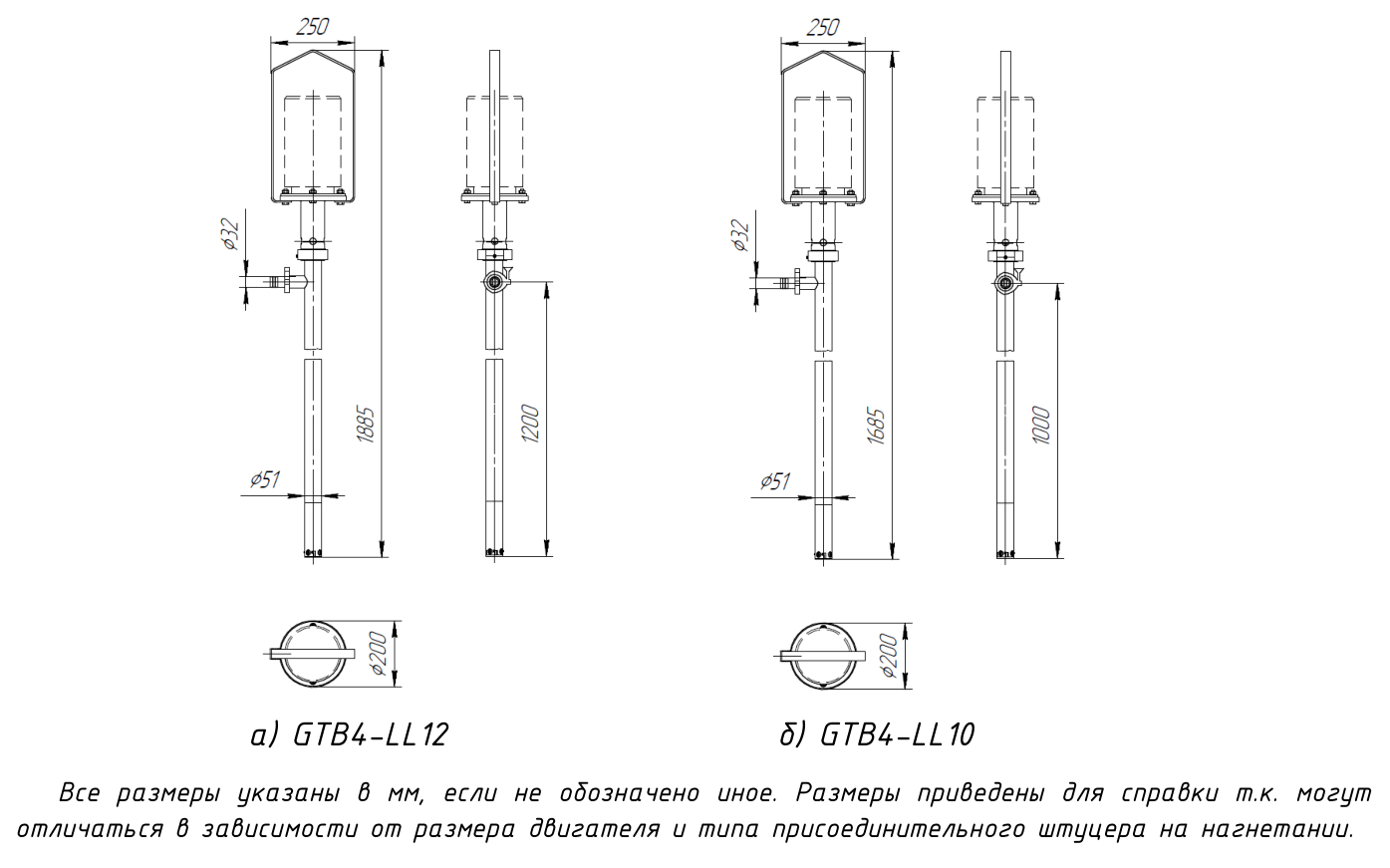

Габаритные и присоединительные размеры насосов
Общие характеристики
Частота вращения вала.: 750..1000 мин-1
Температура жидкости для статора из:
— PTFE: -20…+100°С
— NBR: -20…+80°С
Давление максимальное: 6 бар
Диаметр
— Вход: 51 мм
— Выход: 32 мм
